Leistungsblatt
Anzeigen-Methode | Nicht-Anzeige |
Steuermethode | AN/AUS-Steuerung, P, PU, PD, PID-Steuerung |
Zahl von Input-Kanälen | 4 - Kanal |
Input-Spezifikation | Thermoelement: K (CA), J (IC), E (CR), T (cm), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT), L (IC), U (cm), Platinel II FTE: DPt100Ω, JPt100Ω |
Abtastzyklus | 100ms (synchrone Probenahme 4-CH) |
Steuern Sie Ertrag | SSR-Antrieb (22VDC) [AN/AUS] |
Wahl-Ertrag | Kommunikation RS485 |
Modul-Art | Expansionsmodul |
Stromversorgung | 24VDC |
Maß Accuracy_Thermocouple | (PV ±0.5% oder ±1℃, wählen das highter eins) vor, ±1-digit Maximum. |
Maß Accuracy_RTD | (PV ±0.5% oder ±1℃, wählen das höhere) vor, ±1-digit Maximum. |
Hysterese (justierbare Empfindlichkeit) | 1 (0,1 zu 100℃/℉) zur Variable 100℃/℉ |
Proportionalbereich | 0,1 zu 999.9℃/℉ |
Integrale Zeit | sek 0 bis 9999 |
Abgeleitete Zeit | sek 0 bis 9999 |
Steuerzeitraum | sek 0,1 bis 120,0 (nur für die Relaisausgabe, SSR-Antrieb ausgegeben) |
Handrücksteller | 0,0 bis 100,0% |
Isolierungs-Art | Doppelte Isolierung oder verstärkte Isolierung (Durchschlagsfestigkeit zwischen dem messenden Inputteil und dem Energieteil: 1kV) |
Environment_Ambient-Temperatur | -10 zu 50℃, Lagerung: -20 zu 60℃ |
Environment_Ambient-Feuchtigkeit | 35 bis 85% relative Feuchtigkeit, Lagerung: 35 bis 85% relative Feuchtigkeit |
Weight_Expansions-Modul | Ca. 231g (ca. 166g) |
※ Das Expansionsmodul liefert nicht Energie/comm. Anschluss. Bestellen Sie ihn mit dem Grundbaustein.
※ Im Falle des Thermoelements K, J, E, T, N, ist er unter -100℃ und L, U, Platinel II, ist er unter ±2℃ ±1-digit.
Im Falle des Thermoelements B, kann Anzeigengenauigkeit nicht unter 400℃ sichergestellt werden.
Im Falle des Thermoelements R, S, ist sie unter 200℃ und C, G, ist es Maximum 3℃ ±1-digit.
※ Einfluss der Temperatur: Angewandt, wenn sie für aus Strecke der Raumtemperatur heraus (23±5℃) ist.
※ Das Gewicht umfasst das Verpacken. Das Gewicht in den Klammern ist für nur Einheit.
※ Umweltwiderstand ist an keinem Einfrieren oder an Kondensation bewertet.
S.no-Beschreibung
FÜHRUNGS-TEIL
ZAHL Modell-/Teilnummer Quantitäts-Bezugsfotos
1 Zellkassetten-Laden-Förderband 20341-02-011 4
2 Zellkassette, die Förderband 20341-02-032 2 entlädt
3 Zellübergangsförderband für CCD 135052275 4
4 Zellübergangsbewegungszahnriemen für CCD 2
5 Zellladen-Vakuumsauger höhlt 50
6 Flussnadeln 1 Kasten
7 Robotervakuumschalen 30
Schweißendes 8 Förderband 2
Schweißende drückende Spannvorrichtung 9 mit entlang dem Drücken von Stiften (stellen Sie) ein, 2 Sätze
Schnur 10, die Förderband 20232-31-070 2 entlädt
11 Schnur Layup, der Förderband 135054418 1 entlädt
die Schnur 12, die Reisevakuum entlädt, höhlt 150
13 IR-Lampen 12
14 schweißende drückende Stifte und Frühlinge 200
15 Lampenklammernsätze 24 Sätze
Schneider-Förderband 4 mit 16 Schnüren
Zahnriemen 2 des Schneiders mit 17 Schnüren
Kassette 18 ermitteln Sensor 4
19 schweißende Förderer Heizungsrohre 20232-31-070 20
20 REED-Schalter 50 Airtec-Zylinders
21 schweißende Fördererthermoelemente 15
22 SSR 5
Flex 23 kastrieren Solenoid Spulen 131020531 2
24 Bandscheren-Klammernzylinder 131030589 5
Schere 5 mit 25 Bändern
1 180 Grad Rotationseinheit für Zellaufnahme 119010213 1 gleiten
Entleerungsvakuumpumpe der einheit 2 (OEION) KRX5-P-V-03, KRX5-P-TV 2
3 Fotomikro-Sensoren Omron (E3Z-D61) 10
Magnetventil des Flusses 4 4
5 Delta VFD (INOVANCE) MD200S0.75B 2
6 Yamaha Roboter YK600XG 1
7 Yamaha Roboterprüfer RCX340 1
8 Weisenrelais Omron 08817E7 4 Omron 4
9 Omron PLC-Stromversorgung PA3001 1
10 Omron PLC-CPU NJ501-1400 1
11 Omron A/D Karte AD081-V1 1
12 Karte DA08V 1 Omron D/A
13 Karte DA041 1 Omron D/A
14 Karte ID261 1 Omron I/D
15 Karte OD261 1 Omron O/D
Servo-Antrieb 16 (TECHNOLOGIE CO.LTD SUZHOUS INOVANCE) IS620NS5R5I-MC705 3
Servomotor 17 (inova) (Entleerung horizontal, vertikal,
SchweißensFörderband, Zelle 180 des Rotationsgrad Motors) ISMH4-75B30CB 3
Servomotor 18 (INOVA) (Band-Zug Clamp-1 u. 2) ISMH1-75B30CB 3
Servomotor 19 (inova) (Schnur, die Förderer entlädt) ISMH1-40B30CB 1
LDTS4000 modellieren erforderliche verbrauchbare Teile für vierteljährliche Basis
LDTS4000 modellieren erforderliche empfohlene Teile für jährliche Basis
Servo-Antrieb 20 regester (Inovance) SH220-10 5
Antrieb mit 21 Schrittmotoren (Monde St.) Bandführer MWST10-Q-RN 2
Band-Führer 2 22 Schrittmotor-(Monde)
Motorantrieb mit 23 Bändern (Monde) Bandfreigabe, Zelle 180
Grad Rotations-MSST10-S-LH02 5
24 Bandmotor (Monde) Bandfreigabe, Zelle 180 Grad
Rotations-AM34HD1404-06 5
25 Zellladen, Förderermotorantrieb (TPG) CA-201A 1 entladend
26 Zellladen, Förderer Gangmotor (TPG) AFV-17-0060-030S 1 entladend

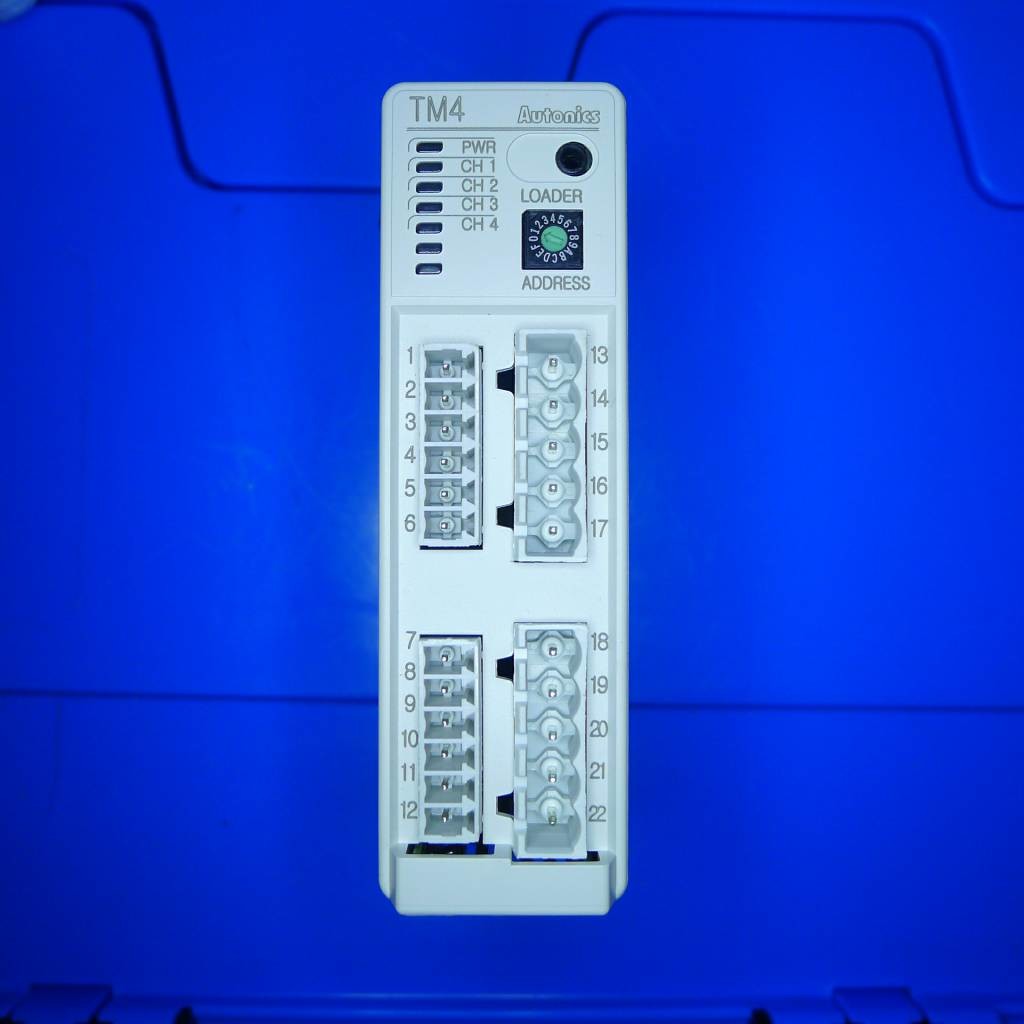

Steuerung mit 27 Temp (Autonics) TM4 1
28 Verteiler (siron) T024 10
Stromversorgung DC-29 12v (meanwell) LRS-50-12 2
Stromversorgung DC-30 24v (meanwell) SE-1000-24 4
Stromversorgung DC-31 24v (meanwell) LRS-200-24 1
32 Vakuumanzeigenmeter SMC-ZSE40AF-01-R 4
33 Roboter-Vakuumerzeuger-Einheit SCHMALZ (SCPSB 10 SO4 NC) 1
Optischer Sensor 34 (Omron) E3X-HD 4
35 MSEP-Schrittmotor-Prüfer MSEP Einheit 1
36 HMI (PC) mit Programm (NODKA)
TPC6000-8172TLA-G4XD-
3470-4G-SSDI28G 1
